AI Diagram & Prototype Generator (MCP Server)
一个专业的、AI驱动的图表与原型绘制MCP服务器。它深度集成了智谱AI、OpenAI、Gemini等多种大语言模型，能够根据自然语言描述，智能生成多种风格的 draw.io 格式图表和 HTML 交互式产品原型。
✨ 功能特性 (Features)
- 🤖 AI 驱动生成：内置多种强大的AI模型，智能理解复杂需求。
- 🎨 多图表类型：不仅能画架构图、流程图，还能生成多种风格的UI/UX原型。
- 📱 风格化原型 (Styled Prototypes)：内置苹果HIG、微信小程序等专业设计规范，一句话生成“苹果味”或“微信味”的精准原型。
- 🧊 动态提示词系统：独创的
(意图+格式)组合式提示词系统，精确、稳定地指导AI进行创作。 - 🔧 Draw.io & HTML 兼容：可生成
.drawio文件用于二次编辑，或生成可直接运行的.html文件进行交互演示。 - 🤝 MCP 协议：基于 Model Context Protocol，可无缝与支持MCP的AI助手（如OpenAI的Assistants、Coze、Dify、各种IDE插件等）集成。
基础生成工具 (Basic Generation Tools)
这些是构成工作流的原子能力，也可以单独调用。
| 功能/意图 (Intent) | prompt_id | 支持格式 (file_type) |
|---|---|---|
| 生成技术架构图 | architecture | draw.io |
| 生成业务流程图 | flowchart | draw.io |
| 生成通用UI/UX原型 | UI_UX | draw.io (线框图), html |
| 生成苹果风格App原型 | APPLE_MOBILE_APP | html |
| 生成微信小程序原型 | WEIXIN_MICROAPP | html |
| 生成用户故事地图 | USER_STORY_MAP | draw.io, html |
| 生成服务蓝图 | SERVICE_BLUEPRINT | draw.io |
| 生成用户画像 | USER_PERSONA | draw.io |
| 生成用户旅程图 | USER_JOURNEY_MAP | draw.io |
| 生成同理心图 | EMPATHY_MAP | draw.io |
| 生成金字塔图 | PYRAMID_DIAGRAM | draw.io, svg |
| 生成费曼学习法信息图 | FEYNMAN_INFO_GRAPHICS | svg |
🚀 效果
以下范例通过chatwise 配合本mcp，使用glm-4.5模型生成
对话过程
生成的架构图

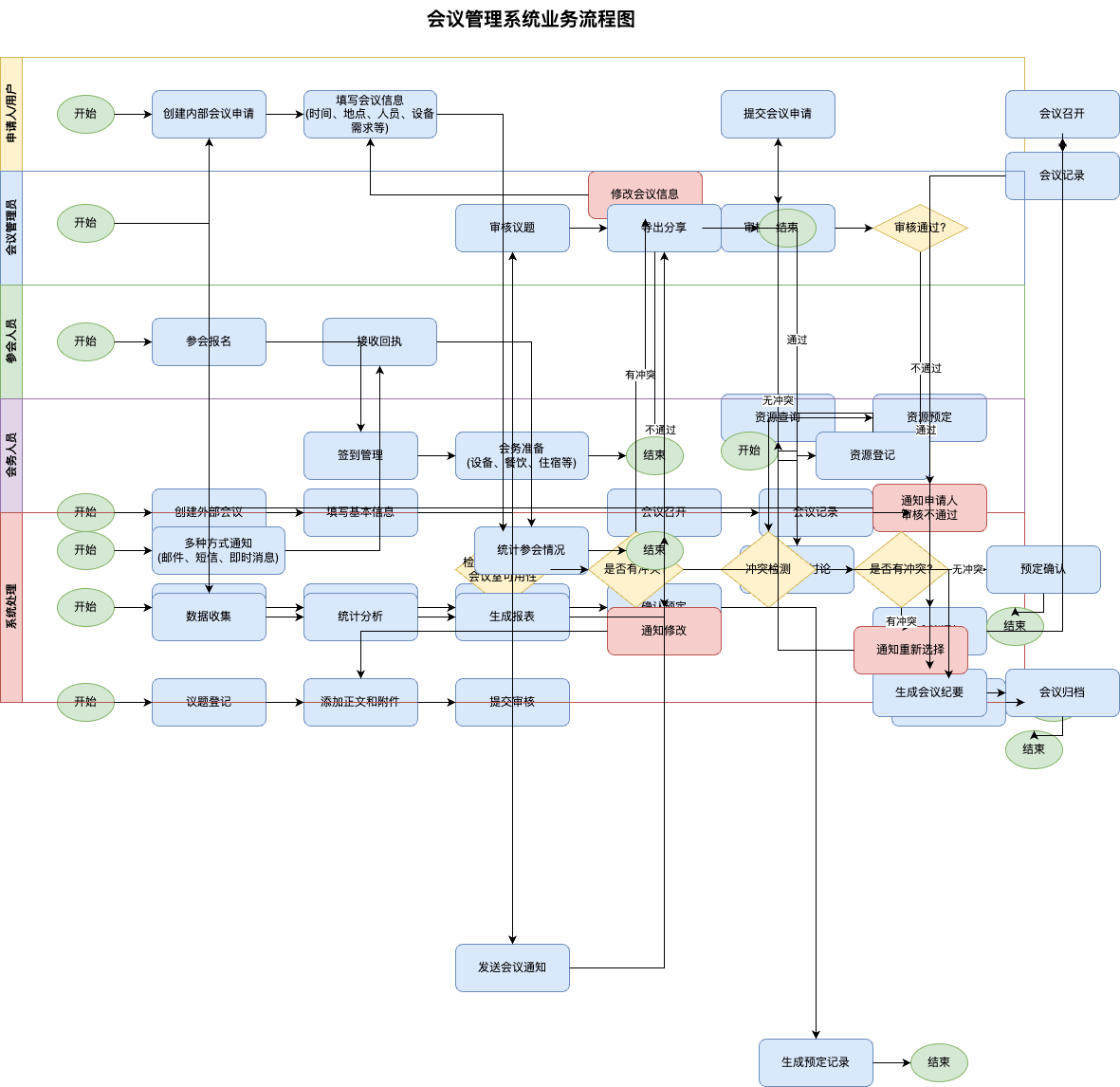

生成的业务流程图

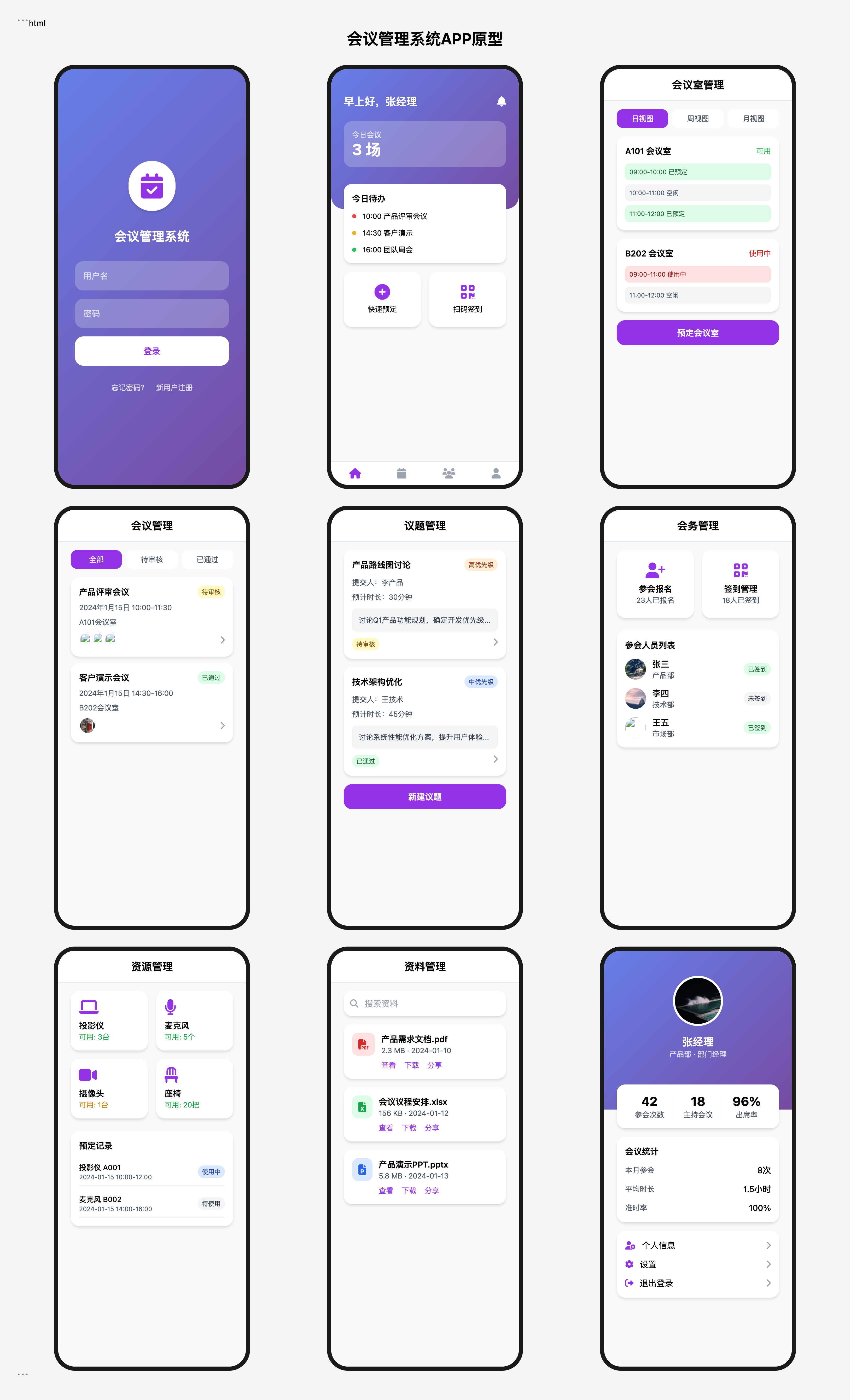

生成的APP原型

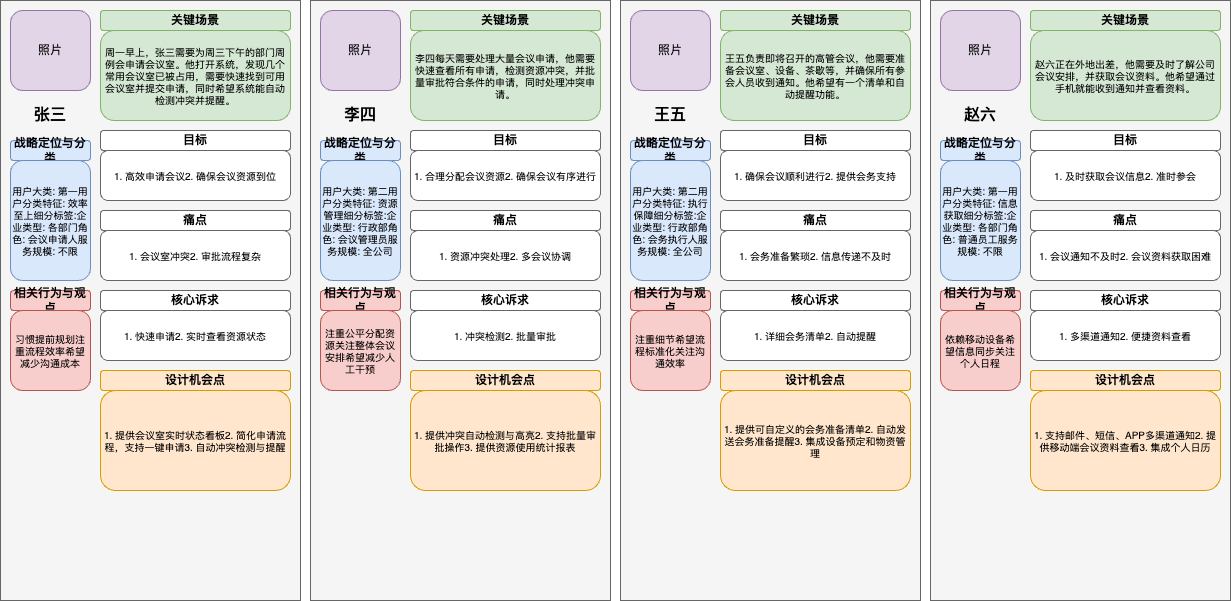

生成的用户画像

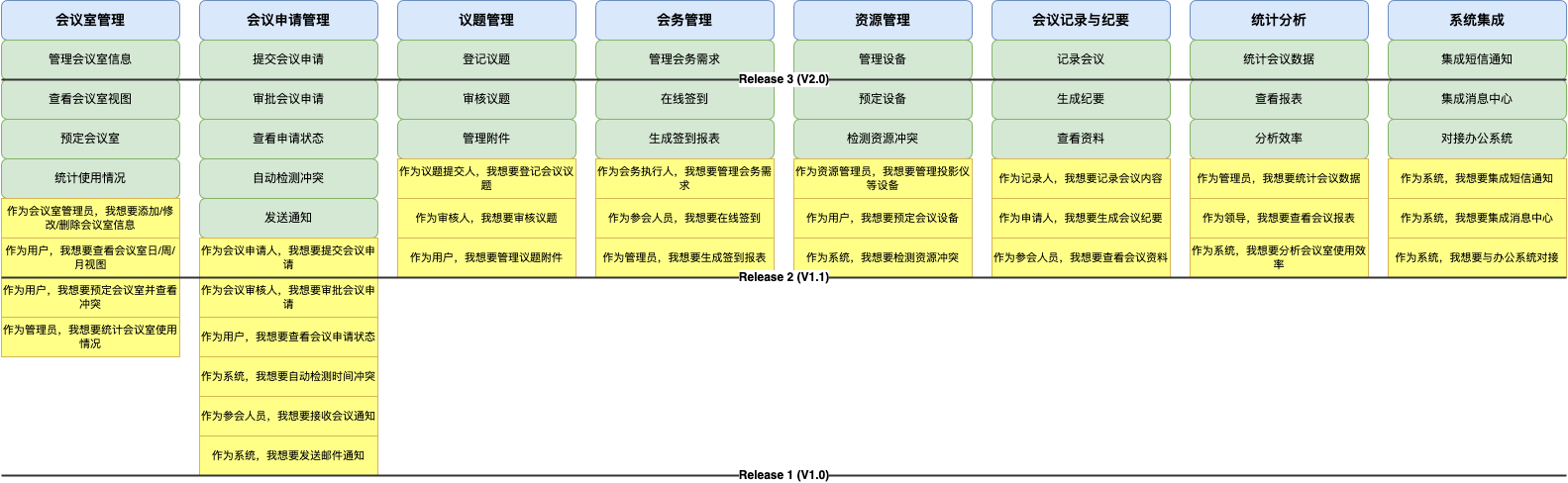

生成的用户故事地图

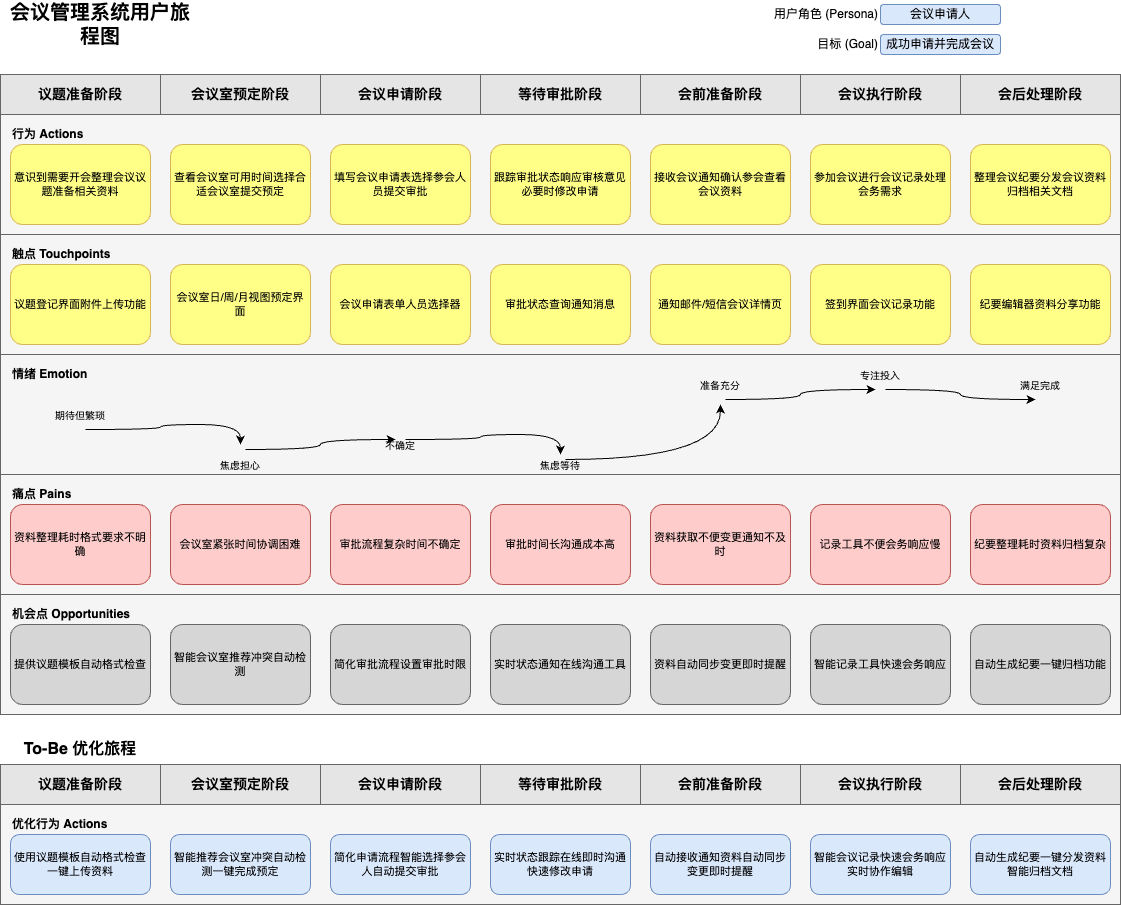

生成的用户旅程图

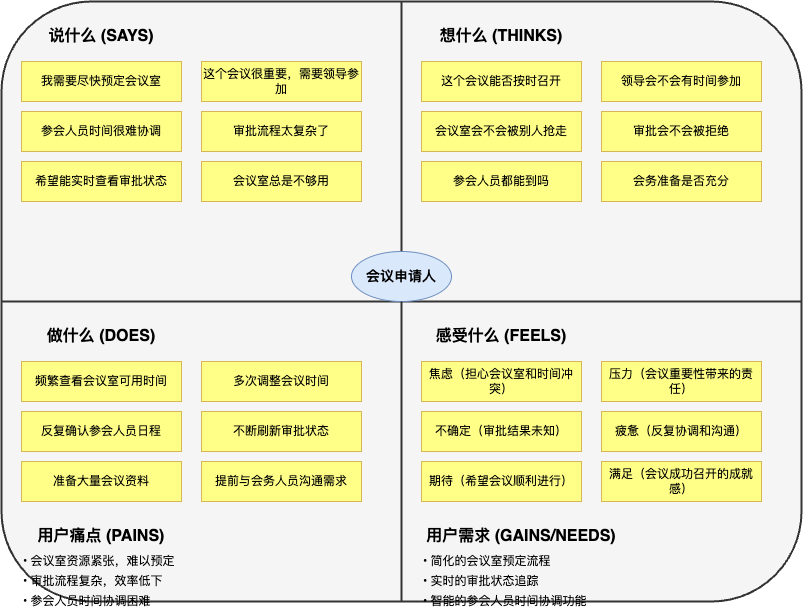

生成的同理心图
⚙️ 安装与配置
1\. 环境要求
- Python 3.10+
pip或uv等Python包管理工具- 支持 MCP 的 AI 客户端（如 Coze, Dify, 或其他兼容的Agent）
2\. 安装依赖
bash
# 1. 克隆项目
git clone https://github.com/SimonUTD/AI-Diagram-Prototype-Generator-MCP-Server-.git
cd AI-Diagram-Prototype-Generator-MCP-Server-
# 2. (推荐) 创建并激活虚拟环境
python -m venv .venv
source .venv/bin/activate # on Windows, use `.venv\Scripts\activate`
# 3. 安装依赖
pip install -r requirements.txt3\. 配置 API Key
获取API Key
你需要获取以下至少一个服务商的API Key：
1. 智谱AI (ZhipuAI): 智谱AI开放平台
2. OpenAI: OpenAI Platform
3. Google Gemini: Google AI for Developers
配置 .env 文件
这是最重要也是最推荐的配置方式。
bash
# 1. 复制环境变量模板
cp .env.example .env
# 2. 编辑 .env 文件，填入你的配置信息
# 将PROVIDER设置为你希望默认使用的服务商 (zhipuai, openai, gemini)
PROVIDER="zhipuai"
# 填入你获取的API Key
ZHIPUAI_API_KEY="your_zhipuai_api_key_here"
OPENAI_API_KEY="your_openai_api_key_here"
GEMINI_API_KEY="your_gemini_api_key_here"
# (可选) 你还可以为每个服务商指定默认的模型和最大Token数
ZHIPUAI_MODEL="glm-4-flash"
ZHIPUAI_MODEL_MAX_TOKENS="131072"4\. 配置 MCP 客户端
在你的AI助手的设置中，添加一个MCP服务器。以下是一个更简洁、更安全的配置示例：
json
{
"mcpServers": {
"draw-architecture": {
"command": "uv --directory full-path-to-draw_architecture_mcp run mcp_server.py",
"args": ["/path/to/draw_architecture_mcp/mcp_server.py"],
"env": {
"PROVIDER": "zhipuai",
"ZHIPUAI_API_KEY": "your_api_key_here",
"ZHIPUAI_MODEL": "glm-4.5",
"ZHIPUAI_MODEL_MAX_TOKENS": "98304",
"OPENAI_API_KEY": "your_api_key_here",
"OPENAI_BASE_URL": "https://api.openai.com/v1",
"GEMINI_API_KEY": "your_api_key_here",
"GEMINI_BASE_URL": "https://api.gemini.com/v1"
}
}
}
}说明:
- **
command**: 直接使用python命令。 - **
args**: 提供mcp_server.py文件的绝对路径。 - **
env: 非必需**。.env文件是首选。只有当你需要为这个特定的客户端覆盖.env中的设置时（例如，强制它使用openai），才在这里添加配置。不推荐在此处直接粘贴API Key。
📖 使用方法
在AI助手中，通过清晰的指令调用工具。请确保你的指令包含了**做什么 (prompt_id)、生成什么格式 (file_type) 和 保存到哪里 (output_file)** 的关键信息。
示例1：生成架构图
code
帮我生成一个技术架构图，意图是 `architecture`，格式是 `draw.io`，保存到 `./output/my_system.drawio`。
描述如下：一个电商系统，有Web和App前端，后端采用微服务架构，包括用户、商品和订单三个服务，使用MySQL作为主数据库，Redis做缓存。示例2：生成苹果风格原型
code
请帮我设计一个苹果风格的App原型。
- prompt_id 是 'APPLE_MOBILE_APP'
- file_type 是 'html'
- output_file 是 './output/ios_music_player.html'
- 描述：这是一个音乐播放器应用，主界面是一个可滚动的歌单列表，底部有一个正在播放的迷你控制条。点击列表项可以进入播放详情页，详情页有专辑封面、播放进度条和控制按钮。API 参考
你的AI助手将会调用以下工具：
generate_diagram
根据指定的意图和格式，生成图表或原型。
参数:
prompt_id(string, 必需): 意图ID。通过list_support_diagram_types工具获取。file_type(string, 必需): 输出文件格式。description(string, 必需): 对图表或原型的详细描述。output_file(string, 必需): 输出文件的完整路径。diagram_name(string, 可选): 图表或HTML页面的标题。
示例调用 (AI后台的实际调用格式):
json
{
"tool": "generate_diagram",
"arguments": {
"prompt_id": "architecture",
"file_type": "draw.io",
"description": "微服务架构，包含用户服务、订单服务...",
"output_file": "./ecommerce.drawio",
"diagram_name": "电商系统架构"
}
}list_support_diagram_types
列出当前支持的所有 prompt_id 及其对应的 file_type 组合。
项目结构
code
draw-generator-mcp/
├── mcp_server.py # MCP 服务器主文件
├── prompts/ # 提示词模板目录
├── .env.example # 环境变量示例
├── pyproject.toml # (可选) 项目配置
├── requirements.txt # (推荐) 依赖列表
└── README.md # 项目文档 [+] 常见问题 (FAQ)
Q: 如何扩展更多图表类型或Prompt模板？
A: 非常简单！只需两步：
1. 添加Prompt文件: 在 prompts/ 目录下，创建一个新的 .md 文件，写入你的指令。例如 my_custom_diagram.md。
2. 更新配置字典: 打开 mcp_server.py，修改 TOOLS_PROMPT_DICT 字典：
python
TOOLS_PROMPT_DICT = {
# ... 已有条目
"my_custom_type": { # <== 新增一个条目
"id": "my_custom_type",
"description": "生成我自定义的图表",
"prompts": {
"draw.io": "prompts/my_custom_diagram.md" # 指向你的新文件
}
},
}重启MCP服务器即可生效！
Q:Q: PPT的样式（比如颜色）可以自定义吗？
A: 当然可以。PPT的视觉风格由单页生成Prompt prompts/ppt_svg_prompt.md 决定。打开该文件，在 视觉与布局指南 部分，您可以直接修改 色彩 规则中的主色调HEX代码。这使得所有生成的幻灯片都能轻松符合您的品牌或特定主题的规范。
